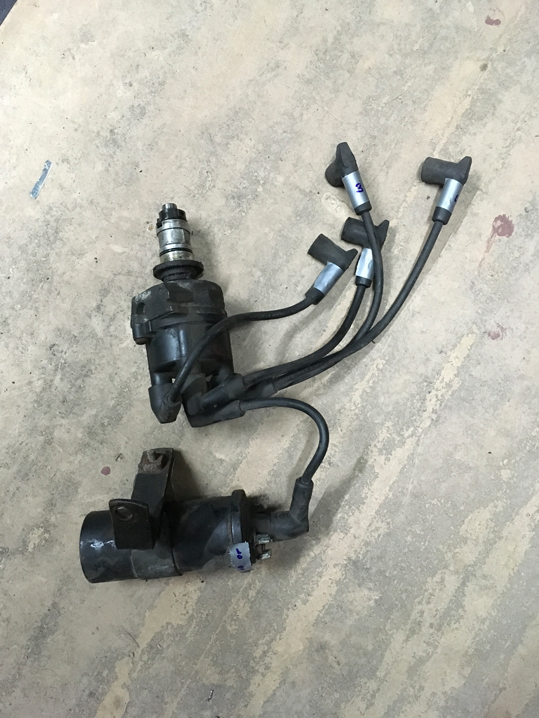

Zündspule und Zündverteiler ausbauen

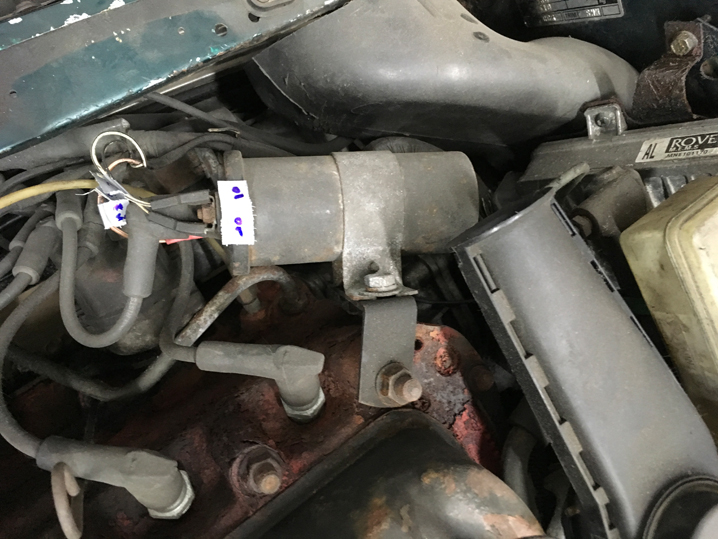

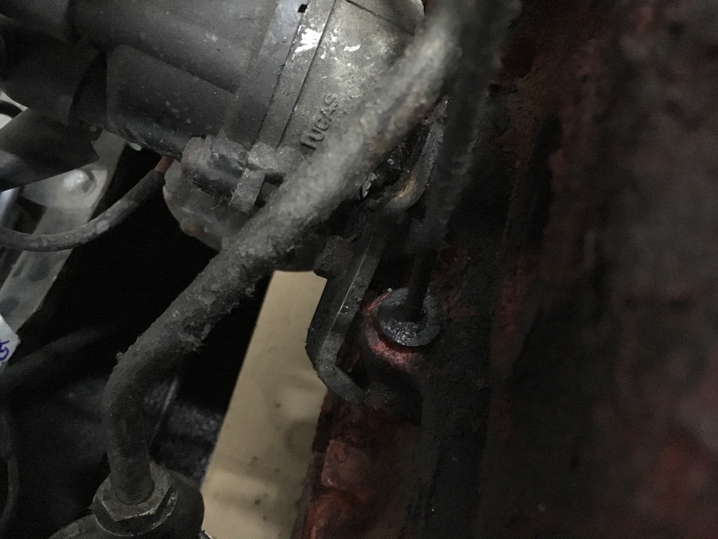

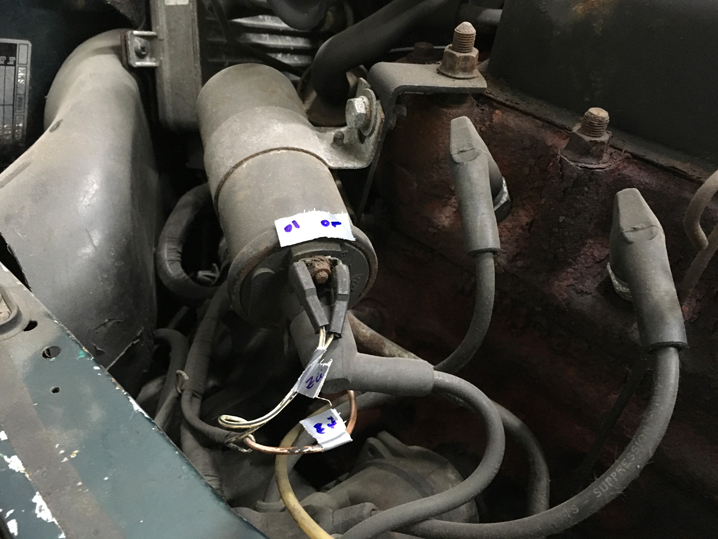

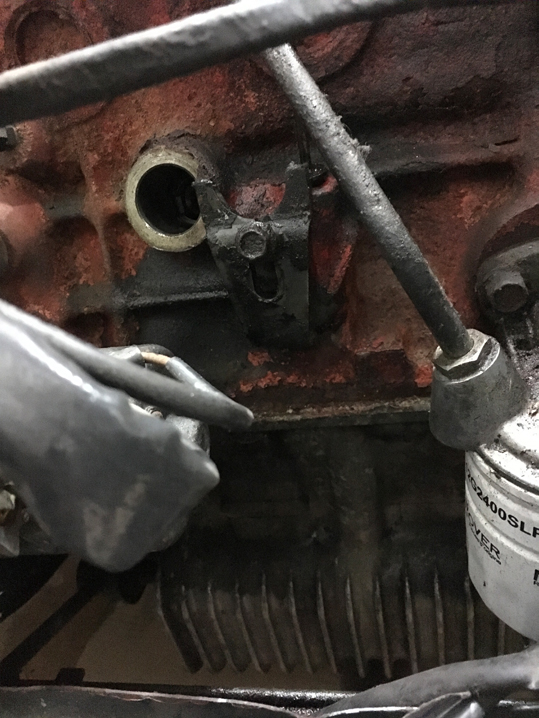

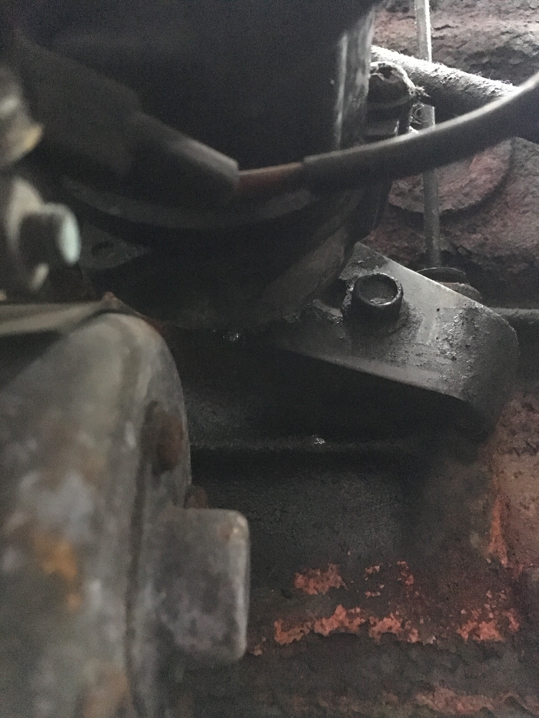

Die Zündspule ist an einem Metallbügel befestigt, der wiederum auf den Motorblock geschraubt ist. Die eine Schraube löst sich einfach. Etwas interessanter ist der Zündverteiler: Der sitzt mit einem Bajonett im Motorblock. Um den lösen zu können muss man vorher den Bügel, der den Zündverteiler anpresst lösen. Beim herausziehen hatte ich Angst, dass mir gleich ein Schwall Motoröl entgegen kommt. Dem war nicht so. Entweder mein Ölstand ist mitlerweile so tief, dass nichts heraus laufen konnte, oder es gibt keine Verbindung zum Ölbad.



Galerie

Temperaturfühler suchen und Zündkerzen

Mit geladener Batterie ist Erbsle einwandfrei angesprungen. Mit kaltem Motor unter Last hat er gestottert, aber nicht mehr als sonst. Vielleicht lag es nur an der Batterie, und ein anständig gespannter Keilriemen löst das Problem. Oder die Batterie ist kaputt. Oder es gibt einen dauerhaften Verbraucher, der mir den Saft absaugt. Das Geräusch beim Bremsen ist weg. Die Scheibenwischer sind besonders zu Beginn der Fahrt laaangsam.


Mit Hilfe von ein paar Brettern, die ich vor die Garage gelegt habe konnte ich Erbsle nun zum ersten Mal vorwärts über die Grube fahren und den Temperaturfühler suchen, der möglicherweise die Ursache für das Motorstottern ist. Papas Tipp war noch der Zündverteiler. In dem läuft ein Finger lang, der dann zum richtigen Moment die Hochspannung auf die Zündkerzen verteilt. In dem drin kann sich Kondenswasser sammeln, und dann gibt es falsche Zündungen. Wir wollte ihn auf machen und mit einem Taschentuch durchwischen. Aber die Schraube ist SEHR rostig. Besser ich kaufe erst Ersatz.
Im Forum hatte ich gelesen, dass der Temperaturfühler irgendwo am Motor in der Nähe vom Krümmer sein soll. Na, das kann ja nicht so schwer zu finden sein. Also runter unter Erbsle und suchen. Und was ist da jetzt was? Von unten sieht einfach alles ganz anders aus! Aber die Erleuchtung kam. Wenn ich dem Auspuffrohr nach vorne folge muss ich über den Krümmer zum Motor kommen. Und da es sich um ein elektrisches Bauteil handelt müssen Kabel davon weg gehen. Damit kam nur ein Ding in Frage. Da steht ein zylindrisches Ding nach oben rechts (immer aus Erbsles in Ich-Perspektive gesprochen) vom Ende des Krümmers weg. Auf dem Bild ist es nur als Schattenriss zu erkennen. Bei der Recherche stellte sich heraus, das ist die Lamdasonde. Die regelt das Luft-Benzin-Gemisch in Abhängigkeit von den gemessenen Abgaswerten.
In der Nähe gibt es noch ein verkabeltes Bauteil. Es liegt mittig unter dem Luftfilter. Habe dazu noch nicht recherchiert.

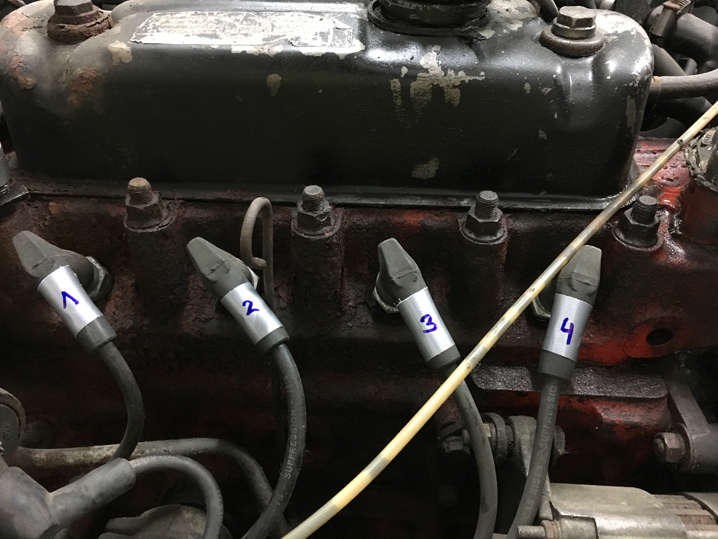

Wo wir gerade dabei waren prüften Papa und ich die Zündkerzen. Um diese raus zu schrauben habe ich extra lange Nüsse in meinem Werkzeugkasten. Innen drin haben die noch einen Gummi, der sich über die Enden stülpt und die Kerzen in der Nuss festhält, wenn sie dann lose sind. Aber vorher habe ich mir die Reihenfolge der Verkabelung gemerkt. Ich gehe davon aus, die werden nicht einfach wahllos gezündet, sondern nach eine bestimmten Reihenfolge. Bei meinen Recherchen bin ich zu dem Schluss gekommen, dass Zündkerzen rehbraun sein sollen und dass es einen bestimmten Abstand zwischen den Kontakten gibt, der nicht unter- oder überschritten werden sollte. Aber was von der Zündkerze ist rehbraun, und welche Farbe hat ein Reh? Papas Antwort darauf war: „Das sieht man schon, wenn was falsch ist.“. Nach dem Rausschrauben offenbarte der Vergleich zwischen den Zündkerzen: Die sehen alle gleich aus. Und bei allen ist ein mehr oder weniger ausgeprägter braunton auf den Bügeln zu sehen, die über die Kontakte reichen.

Zu lesen sind folgende Angaben: NGK R / BPR6E / MADE IN FRANCE /
NGK ist der Hersteller. Auf deren Seite ngk.de finde ich noch andere Hersteller:
Beru : 14R-6DU oder 14R-7DU
Bosch: WR6DC+ oder WR7DC+
Bosch +: +12oder +1
Als Detailbeschreibung finde ich das:
Nickel-Mittelelektrode / 1-Masseelektrode / Schlüsselweite: 20,8 mm / Gewindedurchmesser: 14,0 mm / Gewindelänge: 19,0 mm / Elektrodenabstand: 0,9 mm / Widerstand: entstört, 5 kOhm

Da wir gerade nichts besseres zur Hand hatten, habe ich die Schubladen nach Blechen oder Dingen mit einer Dicke von 0,9mm gesucht und in Form einer Messerklinge (Rückseite) gefunden. Die hat natürlich genau nicht zwischen die Elektroden passt, klar. Aber bei allen gleich hauchfein nicht. Damit erkläre ich die Zündkerzen für in Ordnung.

Einkaufsliste:
Satz Schrauben für den Zündverteiler
