Kurbelgehäuseentlüftung – Einbau

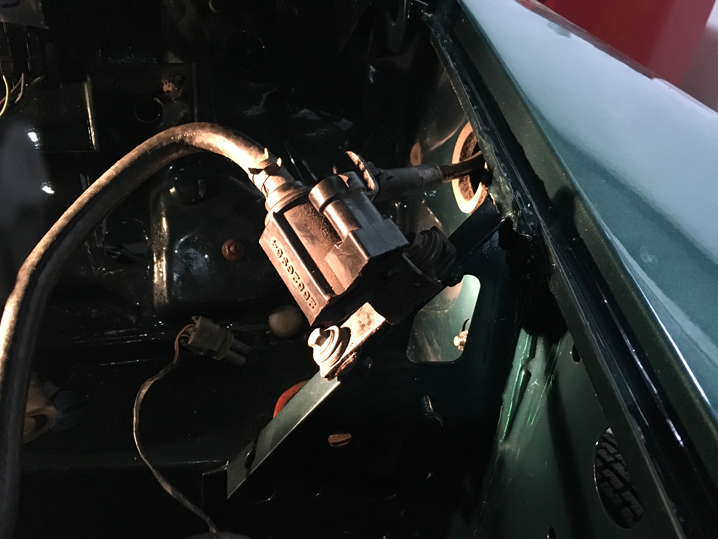

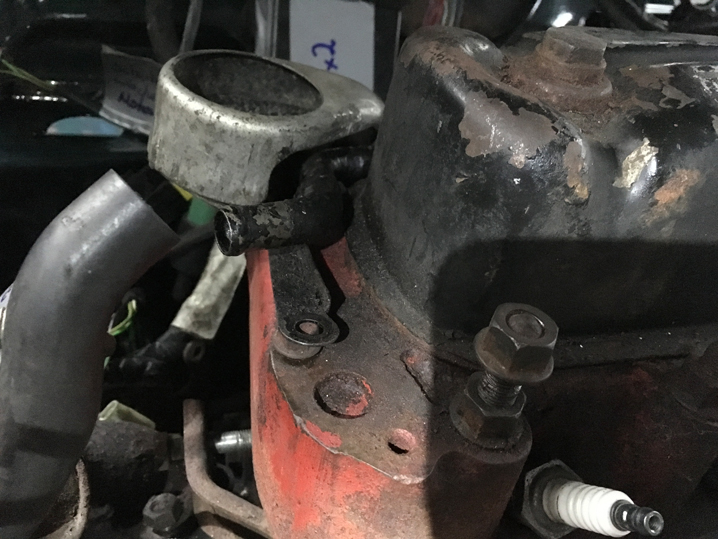

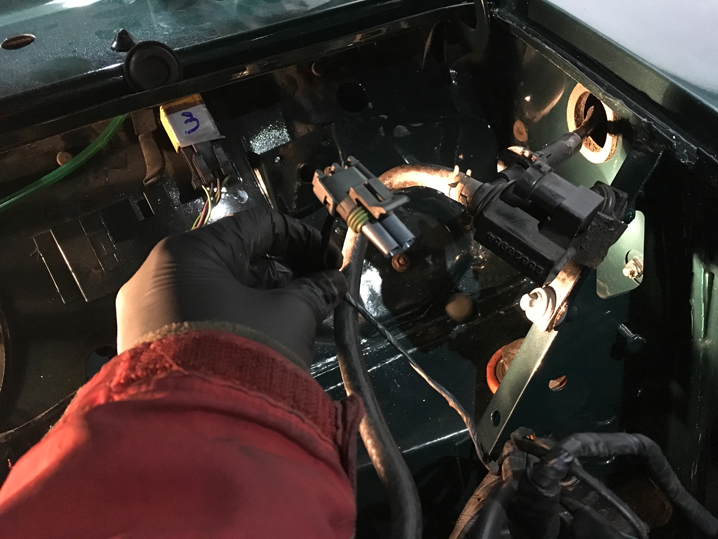

Zum Glück habe ich beim Ausbau schon Fotos gemacht und die Edding Markierung ist gut zu sehen. Die hatte ich zur Unkenntlichkeit verwischt. Befestigt sind die Rohre von vorne geschaut einmal links oben auf dem Motorblock und einmal rechts hinten. Der Schlauch richtung linken Kotflügel führt in ein Spühlventil. Das hat einen zweipoligen elektrischen Anschluss und ist auf der diagonalen Blechkante vor dem Dom befestigt. Der Schlauch führt weiter in den Aktivkohlebehälter.

Galerie

Aktivkohlefilter eingebaut

Wenn der Hilfsrahmen erstmal drin ist kommt man an den Bügel für den Aktivkohlefilter nicht mehr so schön dran. Und weil ich den schon so schön vorbereitet hatte, habe ich ihn rein geschraubt. Die Kabelbinderkette habe ich weg geworfen. Den alten Gummi, der den Filter gehalten hat auch. Die Ringe an den Enden allerdings habe ich benutzt und habe aus selbstklebendem Gummistreigen eine neue Strapse gebaut. Ich hoffe das hält.


Halterung Aktivkohlefilter im Kotflügel lackiert

Ehemals auch Büchse im linken Kotflügel.
Hier geht es zwar eigentlich nicht um die Büchse selbst, sondern deren Halter, der Vollständigkeit halber hier aber eine kurze Erklärung: Es handelt sich um einen Aktivkohlefilter. Im Filter enden die Entlüftungsleitung des Tanks. Außerdem verbindet eine Leitung die Kurbelgehäuseentlüftung über ein Ventil mit dem Filter.
Nachdem ein Versuch gescheitert ist mir mit einem Trommenschleifer und 5kg  grobem Schleifgranulat das Leben/entrosten einfacher zu machen, hier nun die manuell entrostete, lackierte Variante. Fertig zum Einbau.
